一、骨料方面

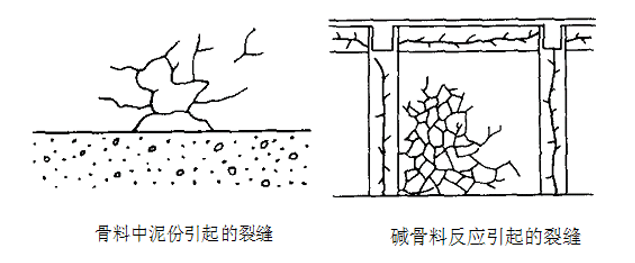

（1）骨料中含泥 干燥收縮大，水泥與骨料的粘結不理想

（2）堿骨料反應 反應吸水，水化反應使骨料膨脹

（3）混凝土下沉和泌水

混凝土澆筑后，在凝結過程中會產生下沉和泌水，下沉量約為澆筑高度的1%。當下沉受到鋼筋或周圍混凝土的約束也會產生裂縫。

二、施工原因

（1）混合材料不均勻：由于攪拌不均勻，材料的膨脹性和收縮的差異，引起局部的一些裂縫。

（2）長時間攪拌：混凝土運輸時間過長，長時間攪拌突然停止后很快硬化產生的異常凝結，引起網狀裂縫。

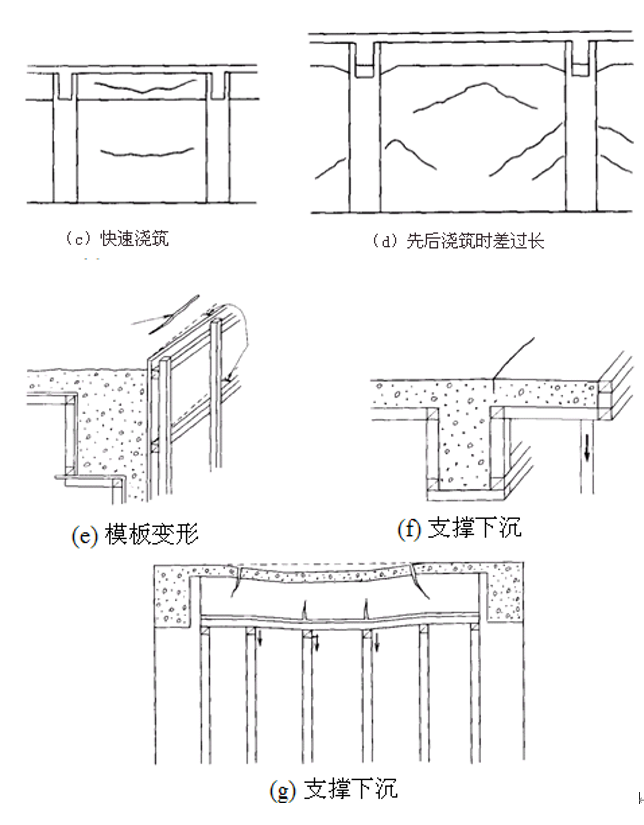

（3）澆筑速度過快：當構件高度較大，如一次快速澆筑混凝土，因下部混凝土尚未充分硬化，產生下沉，引起裂縫。

（4）交接縫：澆筑先后時差過長，先澆筑的混凝土已硬化，導致交接縫混凝土不連續，這是結構產生裂縫的起始位置，將成為結構承載力和耐久性的缺陷。

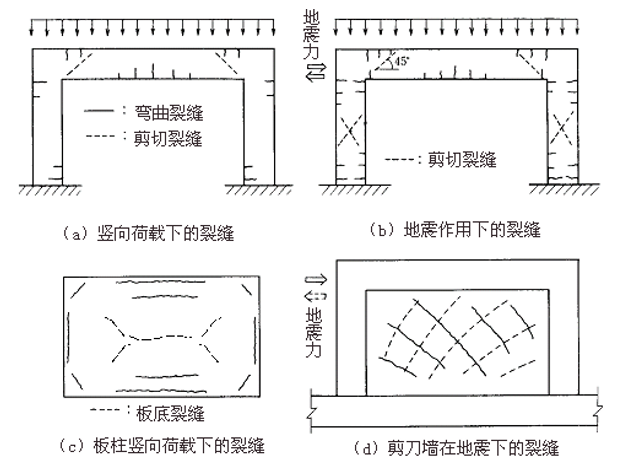

三、荷載產生的裂縫

四、溫度裂縫

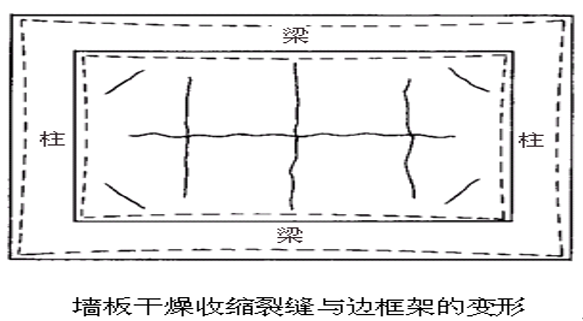

五、收縮裂縫

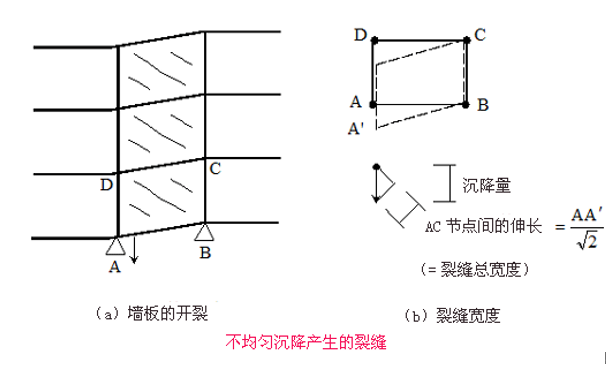

六、不均勻沉降產生裂縫

七、鋼筋銹蝕產生的裂縫

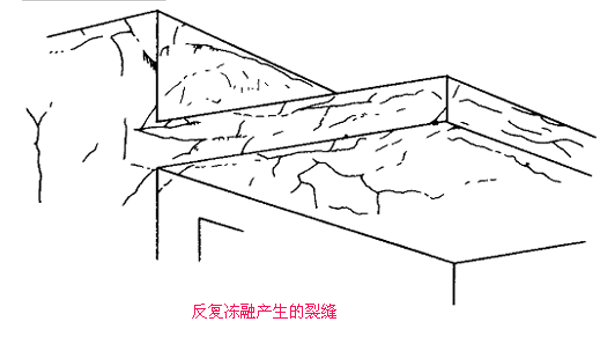

八、凍結溶解產生的裂縫
